집진기

모델명

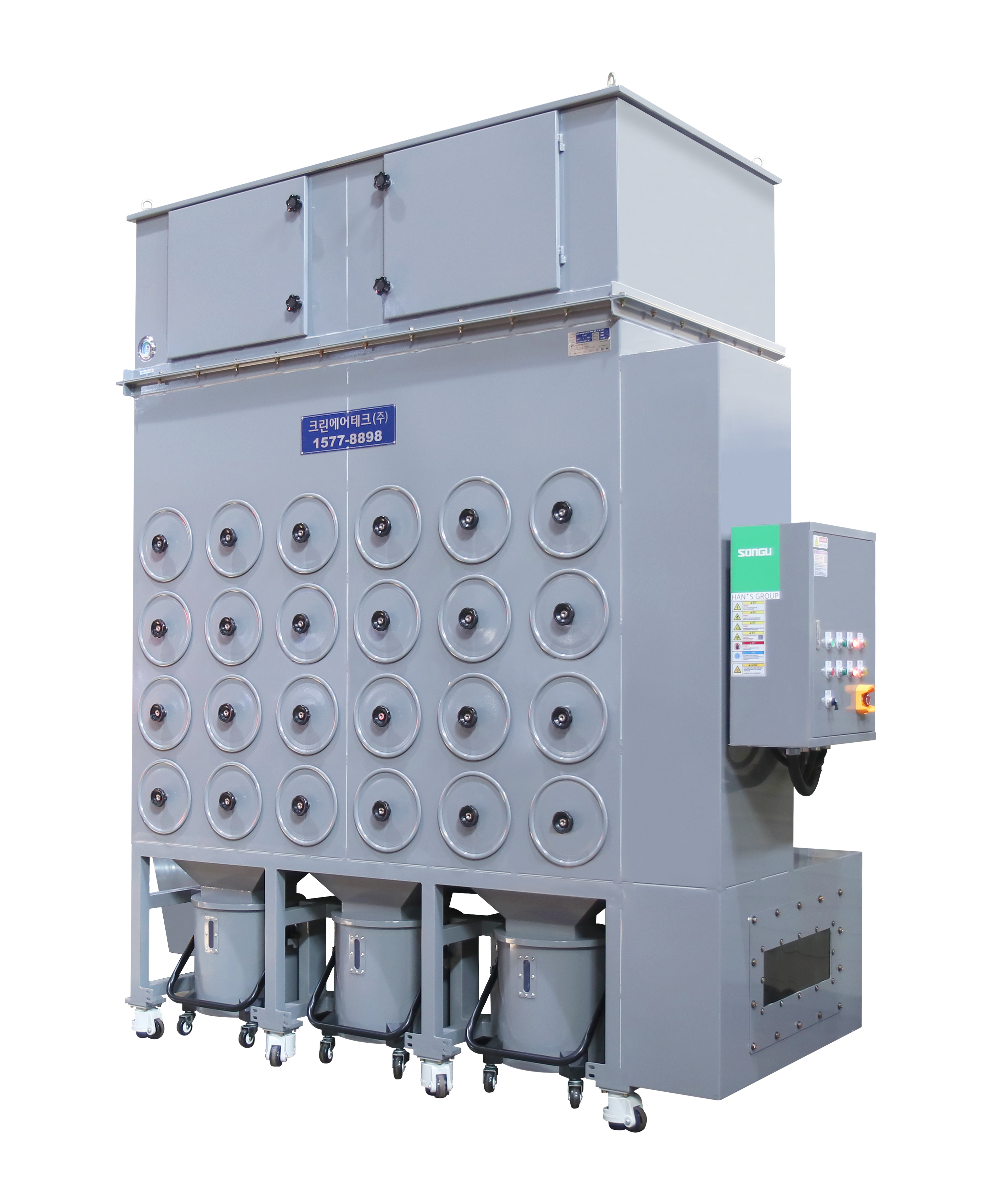

CAPH 1000 ~ 2000

플라즈마‧레이저 퓸 집진기

  • 필터유형 울트라 나노 필터(카트리지형)
  • 필터탈리 자동, 에어펄싱(에어컴프레셔 필요)
  • 용도 플라즈마‧레이저 퓸 제거

제품소개

하향기류방식의 집진기로서 스틸, 스테인리스 등의 플라즈마·레이저 가공 시 대량으로 발생하는 퓸(Fume, 연기) 제거에 특화된 에어펄스 집진기입니다.

사양 및 규격

외관

제품사양

제품사양
모델명 풍량
(CMM)
정압
(mmAq)
출력
(Kw)
규격 필터
가로(A) 세로(B) 높이(C) 흡입구(D) Q’ty 여과속도 여과면적
CAPH-1000 80 300 7.5 1350 1000 2710 Ø300 16 0.83 96
CAPH-1500 100 300 11 1350 1040 2930 Ø350 16 1.04 96
CAPH-2000 160 300 15 2018 1090 2820 Ø400 24 1.11 144
※ 표에 기재된 높이는 바퀴의 높이를 제외한 값입니다.
※ 본 사양은 성능 개선을 위해 변경될 수 있습니다.

시공사례

더보기+

주요특징

  • 플라즈마·레이저 퓸 제거에 특화된 집진기

    • 플라즈마·레이저 퓸에 대한 여과효율을 높이고, 필터의 수명을 늘릴 수 있도록 낮은 여과속도(0.8~1 m/min)로 설계되었습니다.
    • 고열과 불꽃으로 인한 화재를 예방하기 위해 내부에서 불꽃을 소멸시키는 화재 방지 구조로 제작되었습니다.
    • 오염원에 영향을 받을 수 있는 주요부품을 외장화시켜 잔고장이 적습니다.
  • 하향기류식 집진기

    • 오염원이 위에서 아래로 흡입되며 필터가 가로로 장착된 하향기류식의 집진기입니다.
    • 하향기류식 구조 때문에 분진함에 포집된 입자가 상승기류에 의해 재비산되지 않으며, 집진기 운전 중 필터를 에어펄싱(압축된 공기로 필터를 청소) 할 때 필터표면에서 떨어진 입자가 다시 필터로 붙지 않아 필터의 수명을 늘려줍니다.
  • 독자적 특허 기술로 개발된 울트라 나노 필터를 장착한 집진기

    • 필터 표면에 나노 섬유(Nano-Fiber)를 코팅한 울트라 나노 필터를 장착했습니다.
    • 여과효율(99.1%@0.3μm)이 매우 높아 미세분진 및 퓸을 효과적으로 제거할 수 있습니다.
    • 일반적으로 사용되는 폴리에스터(Polyester) 재질의 필터에 비해 약 2배 정도 수명이 깁니다.
    • 당사의 특허 기술로 개발 및 생산하여 수입산 필터에 비해 가격이 저렴합니다.
    • 일반 P·E 필터 : 평균 수명 2년 미만
    • 멤브레인 필터 : 평균 수명 3년 미만
    • 울트라 나노 필터 : 평균 수명 4년 미만
  • 에어펄스 탈리방식(Air Pulse Jet)

    • 에어펄스 장치(에어탱크의 압축공기를 일정한 간격으로 분사)를 이용하여 필터를 청소합니다.
    • 집진기 가동 중에도 필터를 청소할 수 있습니다. (24시간 연속가동 가능)
    • 필터를 청소할 때 탈리된 입자는 하부의 분진함에 모아집니다.
    • 별도의 공구 없이 노브를 풀어 개별적으로 필터를 교체할 수 있어 편리합니다.
  • 원터치 분리형 분진함

    • 분진을 손쉽게 비울 수 있도록 원터치 분리형 분진함이 적용되었습니다.
    • 분진이 쌓인 정도를 확인할 수 있는 창이 있으며, 바퀴가 있어 분진함을 비울 때 편리합니다.
    • 필터와 분진함의 거리가 길어져서 에어펄싱에 의한 입자의 재비산 현상이 감소하므로 필터 수명이 늘어납니다.
  • 독일산 아날로그 차압계

    • 독일의 세계적인 측정기기 전문제조사 AFRISO 사의 아날로그 차압계를 장착하여 잔고장이 적고, 정밀한 측정이 가능합니다.
    • 차압계는 필터의 막힘 정도를 파악하여 교체시기를 알려줍니다.
  • 컨트롤 박스 / 분전반

    • 개폐기 및 차단기, 제어 장치를 별도의 강판제 박스에 구성합니다.
    • 전기 제어 장치가 오염원에 영향을 받지 않아 수명이 늘어납니다.
    • 원하는 위치에 부착하여 사용할 수 있습니다.

옵션(선택사항)

  • 로컬 스위치, 접점구성

    • 전원을 ON/OFF 할 수 있는 로컬 스위치를 추가합니다.
    • 원하는 위치에 부착하여 사용할 수 있습니다.
    • 다른 설비와 동시에 ON/OFF 되도록 전기회로의 접점을 구성할 수 있습니다.
  • 플렉시블 전선관 처리

    • 전선에 플렉시블 전선관을 씌워 피복 손상으로 인한 화재를 예방합니다.
  • 전원사양 변경

    • 220V/ 380V/ 440V, 단상/삼상, 50Hz /60Hz 로 선택 가능합니다.

주의사항

    • 압축공기를 이용하여 필터를 청소하기 때문에 에어컴프레서가 필요합니다.
    • 필름류 절단 퓸, 플럭스(Flux)가 함유된 납땜 퓸, 실리콘 소재 가공시 가열로에서 발생하는 퓸 등 점착성 퓸에 대해서는 별도로 문의하시기 바랍니다.
