집진기

모델명

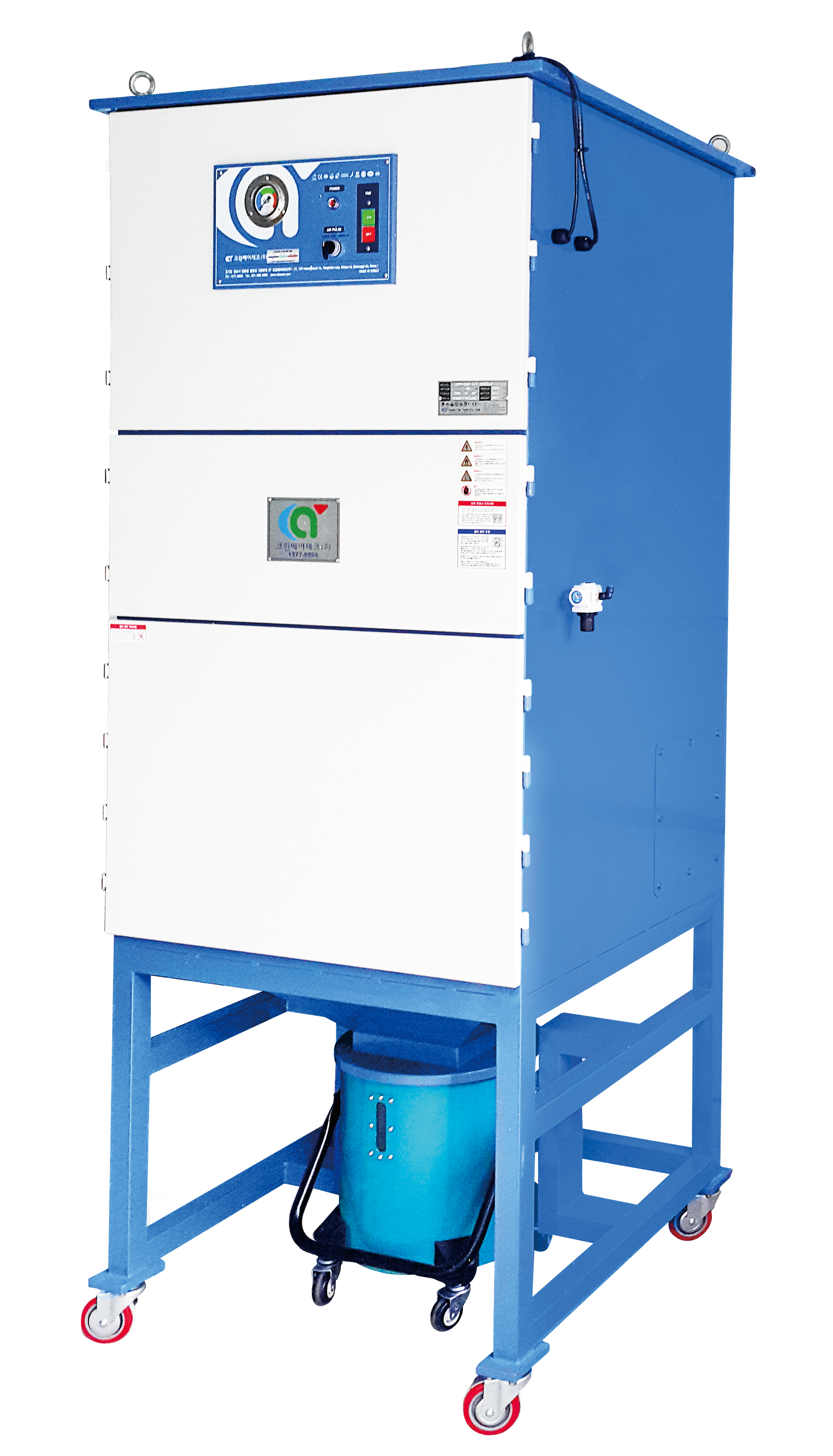

CAPU 100 ~ 2000

에어펄스 집진기

  • 필터유형 울트라 나노 필터(카트리지형)
  • 필터청소 에어펄싱 방식(에어컴프레셔 필요)
  • 용도 미세분진, 퓸 제거

제품소개

상승기류방식의 집진기로서 연마, 분쇄, 드릴, 절단, 절삭, 재단, 파쇄, 그라인딩, 샌딩, 분체투입, 혼합 등 다양한 작업에서 발생하는 대량의 미세분진을 효과적으로 제거하는 범용 에어펄스 집진기입니다. 이 집진기는 뛰어난 성능과 다양한 형태로 맞춤제작이 가능하여 분진 집진기 중 가장 널리 사용되고 있습니다.

사양 및 규격

외관

제품사양

제품사양
모델명 풍량
(CMM)
정압
(mmAq)
출력
(Kw)
규격 분진함
(ℓ)
중량
(Kg)
가로(A) 세로(B) 높이(C) 흡입구(D)
CAPU-100 12 200 0.75 650 650 1385 Ø125 22 160
CAPU-200 25 230 1.5 650 650 1655 Ø150 22 178
CAPU-300 40 230 2.2 770 770 1705 Ø200 31 224
CAPU-500 60 230 3.7 900 850 1775 Ø250 41 280
CAPU-750 80 250 5.5 1360 900 1865 Ø300 84 490
CAPU-1000 100 250 7.5 1800 900 1925 Ø350 105 580
CAPU-1500 160 250 11 1800 900 2145 Ø400 105 713
CAPU-2000 200 250 15 2000 900 2165 Ø450 118 800
※ 표에 기재된 높이는 바퀴의 높이를 제외한 값입니다.
※ 본 사양은 성능 개선을 위해 변경될 수 있습니다.

설치사례

주요특징

  • 독자적 특허 기술로 개발된 울트라 나노 필터를 장착한 집진기

    • 필터 표면에 나노 섬유(Nano-Fiber)를 코팅한 울트라 나노 필터를 장착했습니다.
    • 여과효율(99.1%@0.3μm)이 매우 높아 미세분진 및 퓸을 효과적으로 제거할 수 있습니다.
    • 일반적으로 사용되는 폴리에스터(Polyester) 재질의 필터에 비해 약 2배 정도 수명이 깁니다.
    • 당사의 특허 기술로 개발 및 생산하여 수입산 필터에 비해 가격이 저렴합니다.
    • 일반 P·E 필터 : 평균 수명 2년 미만
    • 멤브레인 필터 : 평균 수명 3년 미만
    • 울트라 나노 필터 : 평균 수명 4년 미만
  • 에어펄스 탈리방식(Air Pulse Jet)

    • 에어펄스 장치(에어탱크의 압축공기를 일정한 간격으로 분사)를 이용하여 필터를 청소합니다.
    • 집진기 가동 중에도 필터를 청소할 수 있습니다. (24시간 연속가동 가능)
    • 필터에 압축공기를 분사하여 청소할 때 효율을 늘려주는 벤츄리(Venturi)가 장착되어 있습니다.
    • 필터를 청소할 때 탈리된 입자는 하부의 분진함에 모아집니다.
  • 독일산 아날로그 차압계

    • 독일의 세계적인 측정기기 전문제조사 AFRISO 사의 아날로그 차압계를 장착하여 잔고장이 적고, 정밀한 측정이 가능합니다.
    • 차압계는 필터의 막힘 정도를 파악하여 교체시기를 알려줍니다.
  • 고효율 터보팬

    • 내구성이 뛰어난 고효율 터보팬을 사용하여 안정적이고 우수한 흡입력을 발휘합니다.
    • 임펠라를 초정밀 전자 발란싱(Balancing) 처리하여 진동과 소음을 최소화했습니다.

옵션(선택사항)

  • 싸이클론

    • 전처리 장치로 싸이클론을 이용하면 집진기로 유입되는 분진의 양이 획기적으로 줄어들어 필터의 수명을 늘려 줄 수 있습니다.
    • 싸이클론의 원심력과 중력침강의 원리를 이용하여 분진을 제거합니다.
    • 목재분진, 금속분진 등 입자가 크고 무거운 분진이 대량으로 발생하는 작업에 더욱 효과적입니다.
    • 입자가 작고 가벼운 미세분진에는 적합하지 않습니다.
  • 콤보판넬

    • 아날로그 컨트롤 판넬을 디지털 컨트롤러로 변경합니다.
    • 필터의 차압을 디지털 수치로 표시하여 필터의 막힘정도를 파악할 수 있습니다.
    • 타 장비와 연동하여 집진기를 제어할 수 있는 리모트 컨트롤 기능이 있습니다.
    • 디지털 타입의 특성상 내구성은 아날로그 타입에 비해 떨어집니다.
  • CE인증

    • CAPU는 안전, 건강, 환경 및 소비자보호와 관련해 EU 이사회 지침의 요구사항을 모두 충족하여 CE인증을 획득한 제품입니다. 옵션으로 CE인증을 적용할 수 있습니다.
  • 원터치 분리형 분진함

    • 무겁고 불편한 서랍형 분진함을 원터치로 손쉽게 분리할 수 있는 분진함으로 변경합니다.
    • 분진이 쌓인 정도를 확인할 수 있는 창이 있으며, 바퀴가 있어 분진함을 비울 때 편리합니다.
    • 필터와 분진함의 거리가 길어져서 에어펄싱에 의한 입자의 재비산 현상이 감소하므로 필터 수명이 늘어납니다.
  • 호퍼, 밸브

    • 분진함을 깔때기 형태의 구조물로 변경합니다. 대량의 분진을 효율적으로 처리할 수 있습니다.
    • 로타리 밸브(자동제어) 또는 버터플라이 밸브(수동제어)를 이용하여 분진을 비울 수 있습니다.
    • 필터와 분진함의 거리가 길어져서 에어펄싱에 의한 입자의 재비산 현상이 감소하므로 필터 수명이 늘어납니다.
  • 인·허가용 구조

    • 대기오염물질 배출시설 인·허가를 받을 수 있도록 스텍, 측정구, 안전사다리, 난간, 적산전력계 등을 추가합니다.
    • 인·허가 관련 업무 대행에 대해서는 별도로 문의하시기 바랍니다.
  • 폭발방지형 구조

    • 폭발방지 구조 및 폭발 시 피해를 최소화하는 폭발압력방산구, 폭발을 감지하는 센서, 소방장치 등을 적용합니다.
  • 빈벤트형 구조

    • 호퍼(Hopper) 및 사이로(Silo)에 쓸 수 있도록 하단부를 플랜지(Flange) 형태로 바꿉니다.
  • 불꽃차단장치

    • 흡입되는 불꽃을 소멸시켜 화재를 예방하는 장치를 추가합니다.
  • 컨트롤 박스 / 분전반

    • 개폐기 및 차단기, 제어 장치를 별도의 강판제 박스에 구성합니다.
    • 전기 제어 장치가 오염원에 영향을 받지 않아 수명이 늘어납니다.
    • 원하는 위치에 부착하여 사용할 수 있습니다.
  • 로컬 스위치, 접점구성

    • 전원을 ON/OFF 할 수 있는 로컬 스위치를 추가합니다.
    • 원하는 위치에 부착하여 사용할 수 있습니다.
    • 다른 설비와 동시에 ON/OFF 되도록 전기회로의 접점을 구성할 수 있습니다.
  • 플렉시블 전선관 처리

    • 전선에 플렉시블 전선관을 씌워 피복 손상으로 인한 화재를 예방합니다.
  • 필터 재질 변경

    • 오염원의 특성에 따라 다른 재질의 필터로 교체하여 적용할 수 있습니다.
    • GDC-TEX 필터 : 멤브레인 코팅된 특수 필터입니다.
    • 폴리에스터(Polyester) 필터 : 일반 분진용 필터입니다.
  • 전원사양 변경

    • 220V/ 380V/ 440V, 단상/삼상, 50Hz /60Hz 로 선택 가능합니다.

커스터마이징 / 맞춤제작

    • 요청시 표준품 이외의 사양으로 설계 변경 또는 신규 개발이 가능합니다.
    • 당사는 업계 최고 수준의 설계/제작 대응력을 보유하고 있으며, 다수의 거래실적을 보유하고 있습니다.
  • CAPS-100 비표준

    배출단에 헤파필터를 장착하여 배출배관이 필요없는 포터블 방폭형 집진기

  • CAPS-1000 비표준

    온도감지센서가 부착된 방폭형 집진기

  • CAPU-200 비표준

    실외 사용을 위한 빗물막이 커버 일체형으로 배출단에 헤파필터를 장착한 집진기

  • CAPU-500 비표준

    버터플라이 밸브 및 타이머 박스를 부착한 환경인허가용 O/T 타입의 집진기

  • CAPS-100 비표준

    배출단에 헤파필터를 장착하여 배출배관이 필요없고 O/T 타입으로 제작된 집진기

  • CAPU-300 비표준

    빈벤트형 구조로 제작된 에어펄스 집진기

  • CAPU-500 비표준

    병렬 모터를 적용하여 제작된 에어펄스 집진기

  • CAPU-750 비표준

    싸이클론에서 전처리 과정을 거친 후 분진 제거하도록 연결된 에어펄스 집진기

  • CAPS-500 비표준

    고객사 요청으로 맞춤 제작된 무동력 에어펄스 집진기

  • CAPU-2000 비표준

    무동력으로 제작된 O/T 타입의 에어펄스 집진기

주의사항

    • 압축공기를 이용하여 필터를 청소하기 때문에 에어컴프레서가 필요합니다.
    • 알루미늄, 티탄, 에폭시 등 폭발위험성이 있는 분진에 대해서는 별도로 문의하시기 바랍니다.
    • 필름류 절단 퓸, 플럭스(Flux)가 함유된 납땜 퓸, 실리콘 소재 가공시 가열로에서 발생하는 퓸 등의 점착성 퓸에 대해서는 별도로 문의하시기 바랍니다.
    • 오염원과 함께 불꽃을 흡입되는 경우 [불꽃차단장치]를 설치해야 합니다.
    • 고온의 가스 및 수분 / 유분기가 있는 분진에는 적합하지 않습니다.
    • 대기오염물질 배출시설 인·허가가 필요한 경우 사전에 문의하시기 바랍니다.
